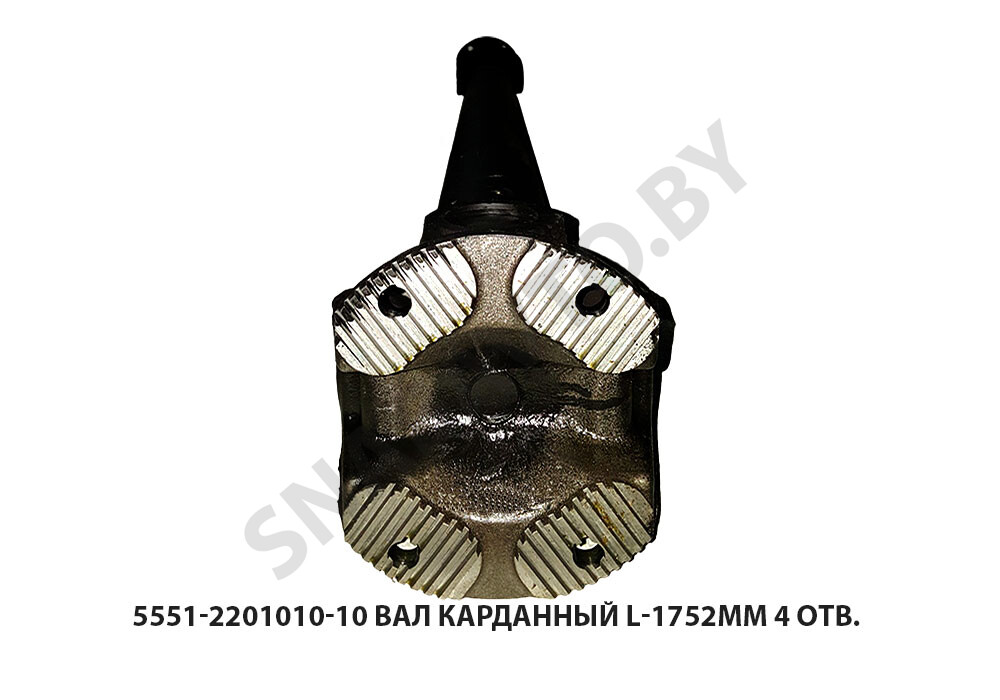

5551-2201010-10 Вал карданный L-1752мм 4 отв. Транскард

Технические характеристики:

Минимальная длина карданного вала (Lmin) = 1752 mm, рабочий ход = 85 mm

Применяемый фланец 53205-2205023-22 (с торцевыми насечками);
Присоединение фланца — 4 отверстия * 15 mm, диаметр по центрам противоположных отверстий — 150 mm;
Максимальный угол поворота шарнира a1=a2=30°

Применяемая крестовина 53205-2205025-12 (крепление стопорными кольцами);
Наружный диаметр подшипника (D) = 50 mm, диаметр шипа крестовины (d) = 33,62 mm;
Расстояние по торцам подшипников (H) = 155 mm, расстояние по торцам шипов (h) = 143 mm

Максимальный крутящий момент до деформации (Мд) = 12500 Nm;
Максимальный крутящий момент до разрушения (Мр) = 18000 Nm;
Внутренний диаметр трубы и толщина стенки (dxS) = 94х4 mm

Масса карданного вала (M) = 51,2

Код для заказа: 3543
