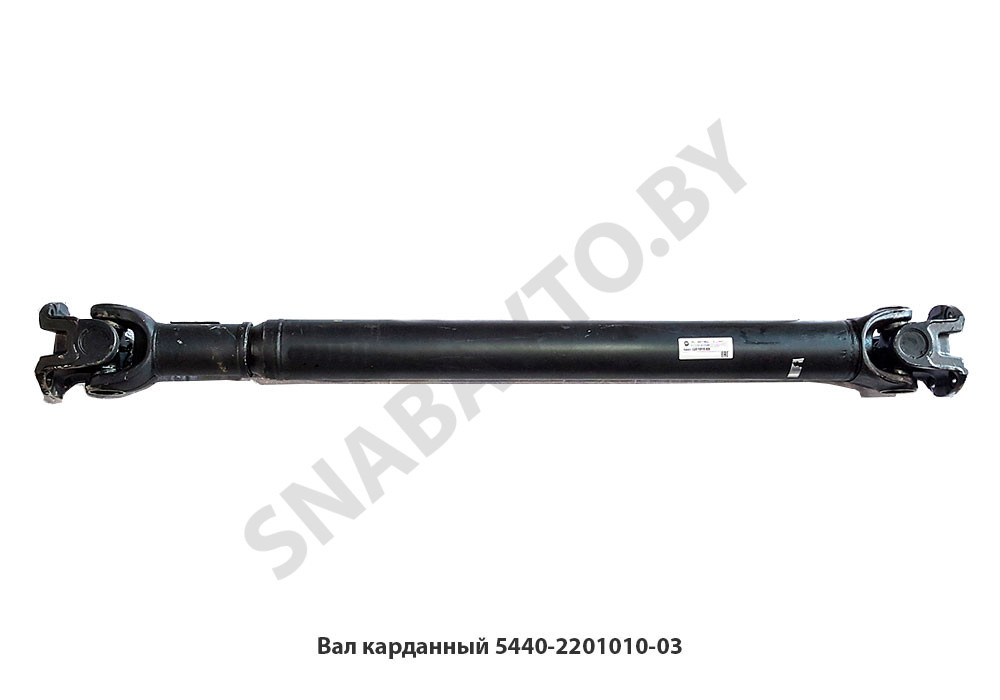

5440-2201010-03 Вал карданный РБ

Технические характеристики вала карданного 5440-2201010-03:

• минимальная длина карданного вала (Lmin) = 1703 mm,
• максимальная длина карданного вала (Lmax) = 1803 mm,
• рабочий ход = 100 mm;

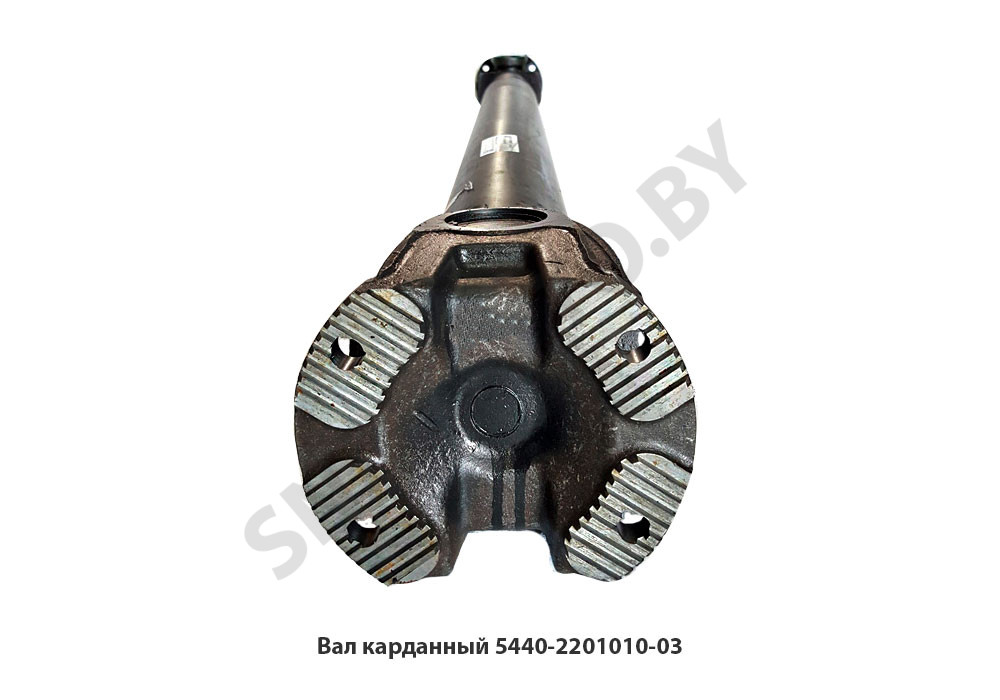

• применяемый фланец — 84-2205023 (с торцевыми насечками)
• присоединение фланца — 4 отверстия * 15 mm,
• диаметр по центрам противоположных отверстий — 150 mm;
• применяемая крестовина — 84-2205025 (крепление стопорными кольцами),
• применяемые подшипники: двухрядные INA BBUA 4157PB-DMAC1, BBUA 162215PP C2 или SKF BNKB 493196-APW1 (пр-во Германия),
• — наружный диаметр подшипника (D) = 57 mm, диаметр шипа крестовины (d) = 40,9 mm,
• — расстояние по торцам подшипников (H) = 152 mm, расстояние по торцам шипов (h) = 142 mm;
• максимальный угол поворота шарнира a1=a2=30°,
• максимальный крутящий момент до деформации (Мд) = 22700 Nm,
• максимальный крутящий момент до разрушения (Мр) = 25000 Nm,
• внутренний диаметр трубы и толщина стенки (dxS) = 105х6 mm;
• масса (M) = 68 kg

Код для заказа: 47027
