Ширина, м: 0.22
Высота, м: 0.22
Длина, м: 0.74
Вес, кг: 38

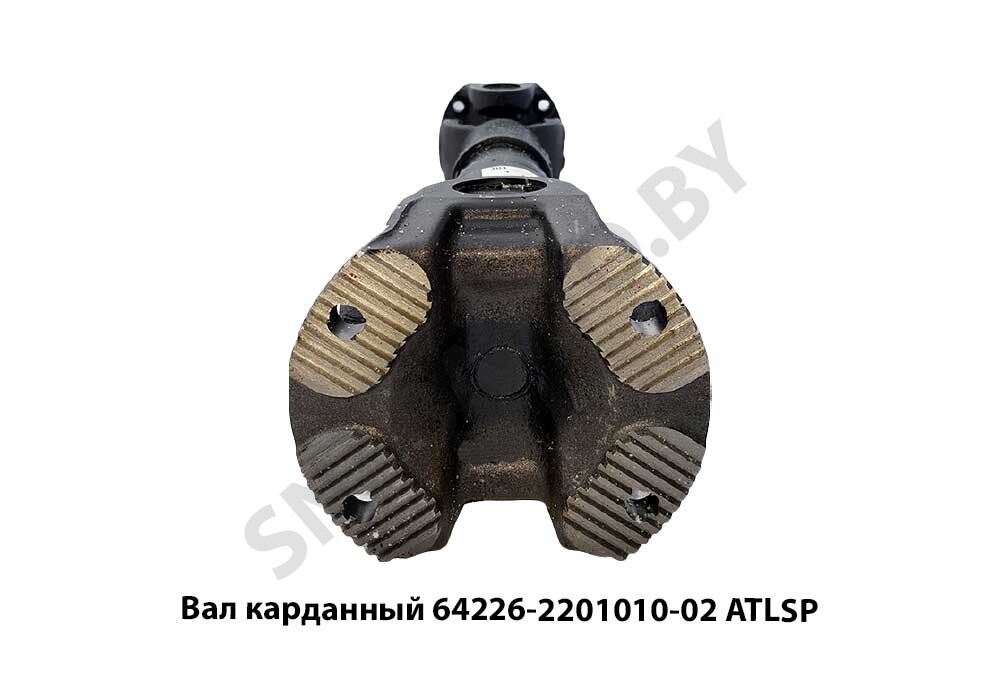

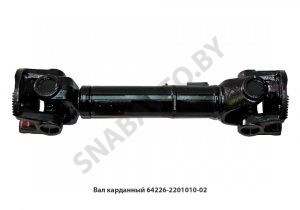

Вал карданный 64226-2201010-02 ATLSP. Код товара для заказа: 00-ГР013300

Технические характеристики:

• минимальная длина карданного вала (Lmin) = 722 mm,
• рабочий ход = 85 mm;

применяемые фланцы 53205-2205023-22 («с торцевыми насечками»),
-присоединение фланца — 4 отверстия * 15 mm, диаметр по центрам противоположных отверстий — 150 mm;

применяемые крестовины 53205-2205025-12 (крепление стопорными кольцами),
— Наружный диаметр подшипника (D) = 50 mm, диаметр шипа крестовины (d) = 33,62 mm,
— Расстояние по торцам подшипников (H) = 155 mm, расстояние по торцам шипов (h) = 143 mm,

максимальный угол поворота шарнира a1=a2=30°,
максимальный крутящий момент до деформации (Мд) = 12500 Nm,
максимальный крутящий момент до разрушения (Мр) = 18000 Nm,
внутренний диаметр трубы и толщина стенки (dxS) = 94х4 mm;

масса карданного вала (M) = 40,8 kg
