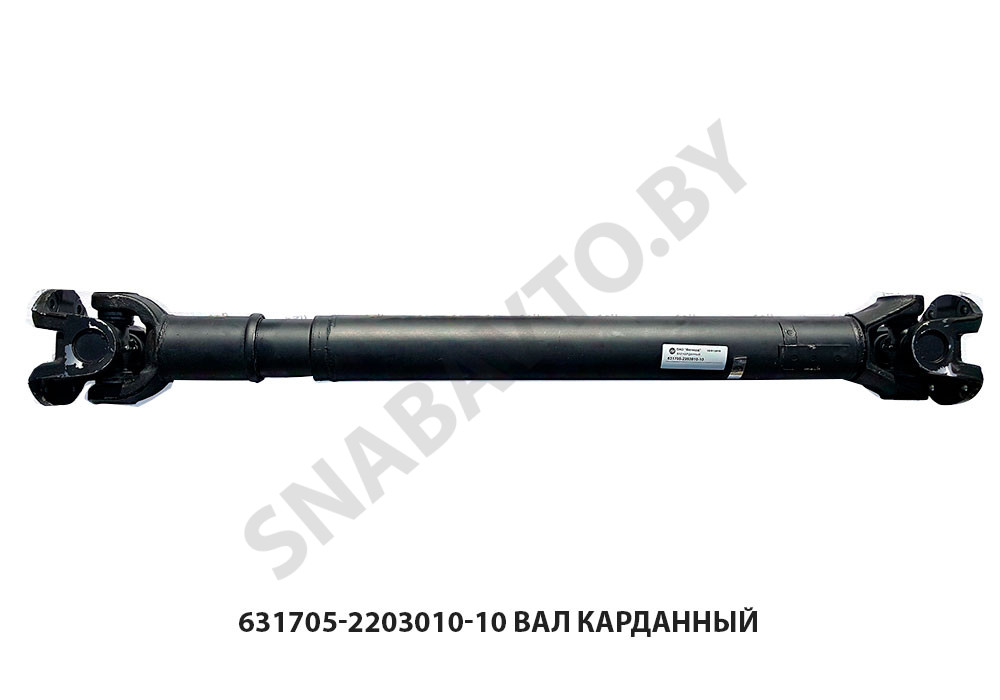

631705-2203010-10 Вал карданный РБ

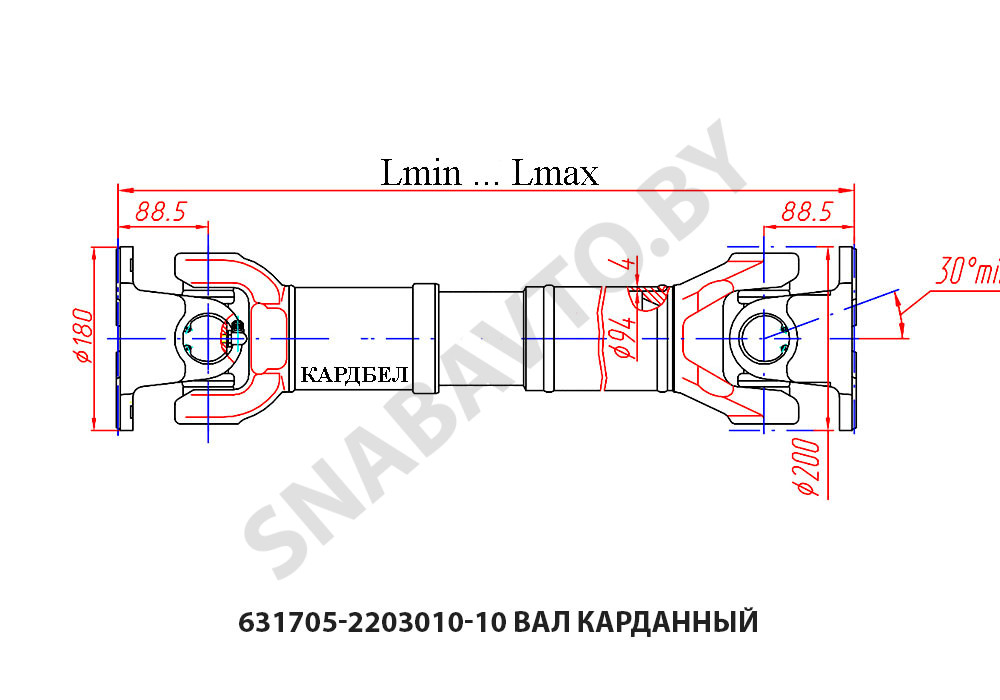

Технические характеристики:

• минимальная длина карданного вала (Lmin) = 1412 mm,
• максимальная длина карданного вала (Lmax) = 1497 mm,
• рабочий ход = 85 mm;
• применяемые фланцы — 53205-2205023-22 (с торцовыми шлицами по стандарту ISO 12667-T180),
• присоединение фланца — 4 отверстия * 15 mm, диаметр по центрам противоположных отверстий — 150 mm;
• применяемые крестовины 53205-2205025-12 (крепление стопорными кольцами),
• наружный диаметр подшипника (D) = 50 mm, диаметр шипа крестовины (d) = 33,62 mm,
• расстояние по торцам подшипников (H) = 155 mm, расстояние по торцам шипов (h) = 143 mm;
• максимальный угол поворота шарнира a1=a2=30°
• Максимальный крутящий момент до деформации (Мд) = 12500 Nm
• Максимальный крутящий момент до разрушения (Мр) = 18000 Nm
• Внутренний диаметр трубы и толщина стенки (dxS) = 94х4 mm
• Масса карданного вала (M) = 47,8 kg

• Каталожный номер: 631705-2203010-10
• Код товара  для заказа:  00-ГР006250
