Карданный вал рулевого управления МАЗ

Карданный вал рулевого управления устанавливаются для передачи усилия от рулевого колеса к рулевому механизму автомобилей категорий M и N по ГОСТ 31286. Речь пойдет о технических характеристиках карданных валов рулевого управления производства БААЗ.

ТУ BY 200167349.069-2010

Обозначение	Присоединительные размеры вилок (A, B)		L, мм	Масса, кг
103-3444062	Ø28, шпонка сегментная	Ø28, шпонка сегментная	635	4,4
104-3444050	Ø28, шпонка сегментная	Ø28, шпонка сегментная	330	2,87
104-3444062	Ø28, шпонка сегментная	Ø28, шпонка сегментная	375	3,09
105-3444062	Ø28, шпонка сегментная	28, шпонка сегментная	480	3,62
251050-3444050	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	750	4,75
251050-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	815	5,32
256000-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	375	3,09
205068-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	686	4,71
203176-3444062	Ø28, шпонка сегментная	шлицы 1х79 ZGN 715	480	3,6
206060-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	225	2,38
231062-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	480	3,62
241096-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	560	3,86
УЛИГ.5293-3444062	шлицы 1х79 ZGN 715	шлицы 1х79 ZGN 715	785	5,36
241060-3444062	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	480	3,62

ТУ BY 200167349.069-2010

Обозначение	Масса кг	Присоединительные размеры вилок (A, B)		L, мм	Наименование
6418-3444050	8,1	Ø28, шпонка сегментная	Ø28, шпонка сегментная	650	Кардан нижний
5440-3444050	4,73	Ø28, шпонка сегментная	Ø28, шпонка сегментная	678
447131-3444050	8,1	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	650
5336-3444050-11	7,37	сегментная	Ø28, шпонка сегментная	548	Вал нижний
4370-3444050	7,4	Ø28, шпонка сегментная	Ø28, шпонка сегментная	502
5201-3444060	7,37	Ø28, шпонка сегментная	Ø28, шпонка сегментная	548
5201-3444050	6,53	Ø28, шпонка сегментная	Ø28, шпонка сегментная	418

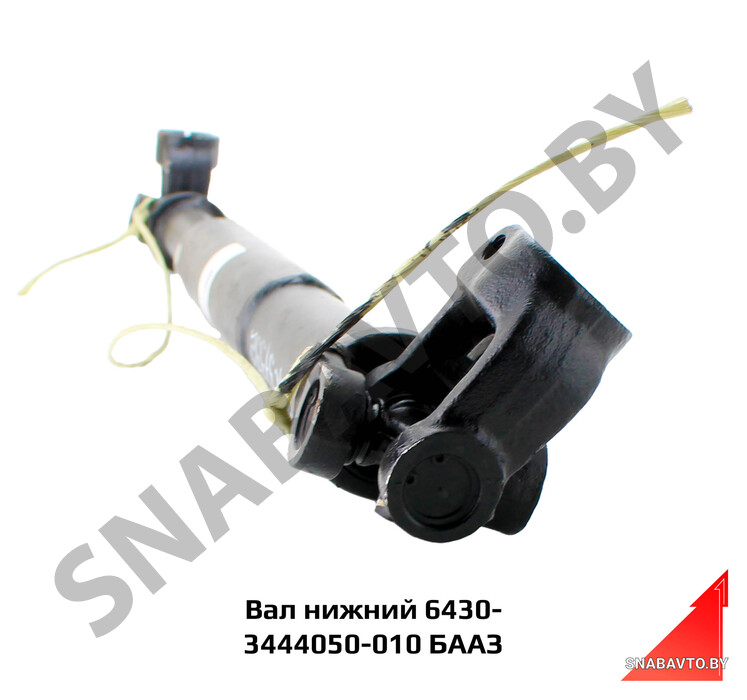

6430-3444050-010	5,5	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	678
437040-3444050	5,0	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	678
646076-3444050-000	5,5	Ø28, шпонка сегментная	Ø28, шпонка сегментная	560
651467-3444050-000	5,5	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	560
6440РА-3444050-00	3,93	шлицы 1х79 ZGN 715	шлицы 1х79 ZGN 715	230
6440РА-3444050-010	6,845	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	1343
5440В9-3444050-000	4,73	Ø28, шпонка сегментная	шлицы 1х79 ZGN 715	678
4360W1-3444050-000	5,8	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	542
5440Е9-3444050-000	5,8	Ø28, шпонка сегментная	шлицы 1х79 ZGN 715	557

ТУ BY 200167349.069-2010

Обозначение	Наименование	Присоединительные размеры вилок (A, B)		L, мм	Масса, кг
6430-3444050	Кардан нижний	Ø28, шпонка сегментная	Ø28, шпонка сегментная	312	3,95
531330-3401440	Вал карданный	Ø20, штифт Ø12	шлицы 1х79 ZGN 715	410	3,24
АКСМ201-250500.000	Кардан колонки	Ø28, шпонка сегментная	Ø28, шпонка сегментная	187	5,0
АКСМ201-250500.000-01	Кардан колонки	Ø28, шпонка сегментная	Ø28, шпонка сегментная	306	9,7
АКСМ32102-250400.000	Кардан колонки	Ø28, шпонка сегментная	Ø28, шпонка сегментная	285	3,57
206065-3444062	Карданный вал	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	197	2,2
206067-3444062	Карданный вал	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	209	2,3
232062-3444062	Карданный вал	шлицы 1х79 ZGN 715	Ø28, шпонка сегментная	235	2,45
УЛИГ.353-3444050	Вал нижний	шлицы 1х79 ZGN 715	Ø24, шпонка сегментная	263	3,1
