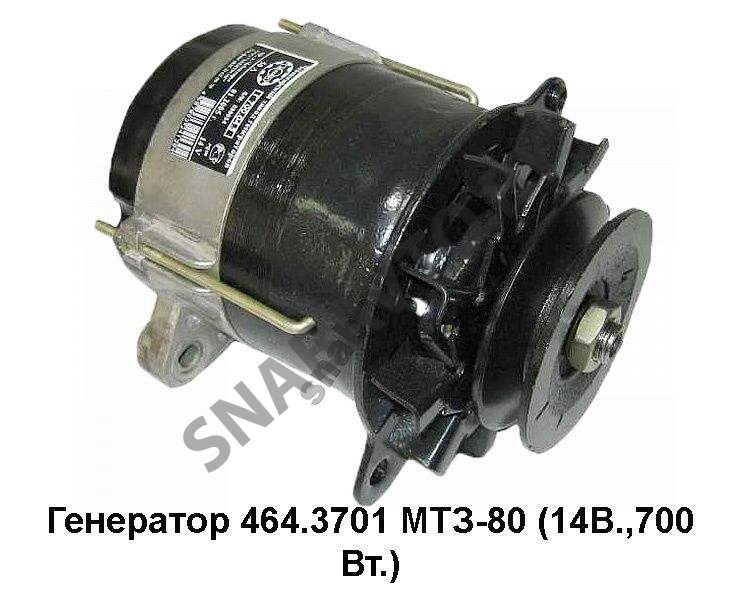

Генератор 464.3701 МТЗ-80 (14В.,700Вт.)
24.12.2020

Генератор 464.3701 МТЗ-80 (14В.,700Вт.)

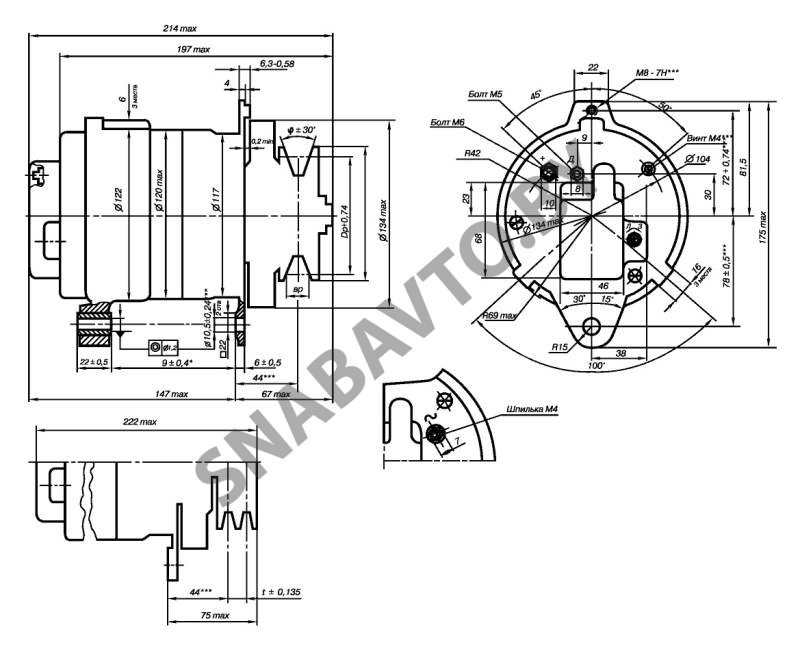

Технические характеристики генератора 464.3701

  • Мощность — 700 Вт
  • Напряжение — 14 В
  • Применяется: МТЗ: МТЗ-80, МТЗ-100; ММЗ: Д-243, Д-245; ЛЗА: ЛЗА 40810

Генератор 464.3701 МТЗ-80 (14В.,700Вт.) Предназначен для работы в качестве источника энергии в схемах электрооборудования тракторов, сельскохозяйственных и других машин как с аккумуляторной батареей, так и без батареи. Имеет встроенный выпрямитель и регулятор напряжения. Направление вращения ротора генератора со стороны привода — правое.

На тракторах серии МТЗ устанавливается трехфазный генератор переменного тока Г464.3701 (рисунок 1) с односторонним электромагнитным возбуждением, размещенный на правой стороне двигателя на кронштейне (поз. 16). Генератор получает вращение от коленвала дизеля через ременную передачу, преобразуя таким образом энергию механическую в энергию электрическую переменного тока. Но ток, вырабатываемый аккумуляторной батареей, является постоянным, поэтому перед попаданием в схему переменный ток генератора пропускается через трехфазный кремниевый выпрямитель (поз. 10), преобразовываясь в постоянный.

Основными частями генератора являются статор (поз. 13) и ротор (поз. 14). Статор собран из листов электротехнической стали. Внутренняя его сторона имеет девять выступов, на которых размещены катушки трехфазной обмотки. Каждую фазу образуют три катушки, которые имеют последовательное соединение; сами фазы соединены по схеме “треугольник”, выведены концами к контактным болтам панели (поз. 8) и соединены с выпрямителем. Ротор генератора напрессован на вал и выполнен в виде шестилучевой звездочки. Вал осуществляет вращение в шарикоподшипниках (поз. 11, 25) передней (поз. 24) и задней (поз. 7) крышек. На выходном конце вала находится закрепленный гайкой (поз. 31) и стопорной шайбой (поз. 30) чугунный литой одноручьевой шкив (поз. 29), к которому крепится крыльчатка вентилятора (поз. 28).

К передней крышке генератора МТЗ (поз. 24) приварены две лапы, одна из которых необходима для регулировки натяжения, а другая – для крепления генератора. К задней крышке (поз. 7) приварена всего одна лапа, предназначенная для крепления. Цилиндрические части крышек выполнены с отверстиями, через которые осуществляется сток конденсата, а также попавшей внутрь генератора жидкости. К торцевой внутренней части передней крышки прикреплена катушка возбуждения (поз. 20). Крышка и статор зафиксированы относительно друг друга от поворота и стянуты винтами.

Выпрямитель состоит из корпуса и теплоотвода, которые отлиты из алюминиевого сплава. Кроме того, в выпрямители находятся шесть кремниевых диодов, три из которых, имеющие обратную полярность, запрессованы в корпус выпрямителя, а три, имеющие прямую полярность, — в теплоотвод, который изолирован от корпуса.

1 Ремавтоснаб

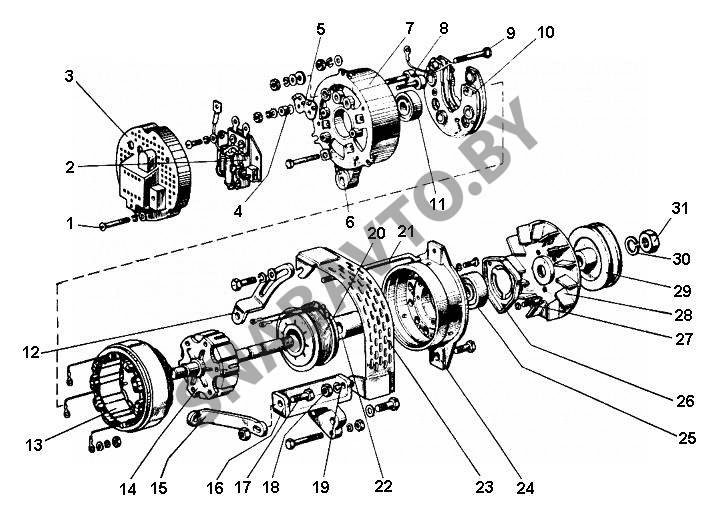

Рис.1 — Генератор Г464.3701 трактора МТЗ (Д-240)

1 – винт; 2 – регулирующее устройство; 3 – крышка регулирующего устройства; 4 – втулка распорная; 5 – изолятор; 6 – втулка разрезная; 7 – крышка задняя; 8 – панель выводов; 9 – болт; 10 – выпрямитель; 11 – шарикоподшипник; 12 – планка; 13 – статор; 14 – ротор; 15 – растяжка; 16 – кронштейн генератора; 17 – болт; 18 – гайка; 19 – шайба; 20 – катушка возбуждения; 21 – болт стяжной; 22 – втулка ротора; 23 – щиток; 24 – крышка передняя; 25 – шарикоподшипник; 26 – крышка подшипника; 27 – винт; 28 – крыльчатка вентилятора; 29 – одноручьевой шкив; 30 – шайба; 31 – гайка.

2 Ремавтоснаб
