Диски сцепления МАЗ — технические характеристики

Диски сцепления МАЗ предназначены для отсоединения и плавного соединения двигателя от трансмиссии в момент переключения передачи.

Модели дисков сцепления МАЗ и технические характеристики:

ПАРАМЕТРЫ	КРАТКОЕ ОБОЗНАЧЕНИЕ МОДЕЛИ
ПАРАМЕТРЫ	181	182	183	184	187
Момент крутящий передающий сцеплению, КГС*М	65…82	82…110	110…140	160…180	220…250
Наружный диаметр диска (мм)	4301
Размеры накладки
-наружный диаметр	430
-внутренний диаметр -толщина	240
-внутренний диаметр -толщина	4.3
Начальное нажимное усилие, КГС Шлицы ступицы диска	1150	1600	2100	2600	3700
Начальное нажимное усилие, КГС Шлицы ступицы диска
-число -внутренний диаметр(мм) -наружный диаметр	10	10	10	10	10
	34	34	34	41.1	41.1
	42	42	42	50.95	50.95
-ширина впадины Диаметр опорного пояса пружины на диске(мм)	6	6	6	7.9*	7.9
-ширина впадины Диаметр опорного пояса пружины на диске(мм)	300	300	320	320	342
Толщина нажимной пружины(мм)	4.6	5	5	5.45	5.45
Ход муфты выключения Отход нажимного диска не менее(мм) Усиление на муфте выключения на более, кгс	11…13
	2.3
	430	560	560	750	750

НАЗВАНИЕ	ОБОЗНАЧЕНИЕ
Нажимной диск с кожухом	181	182	183	184	187

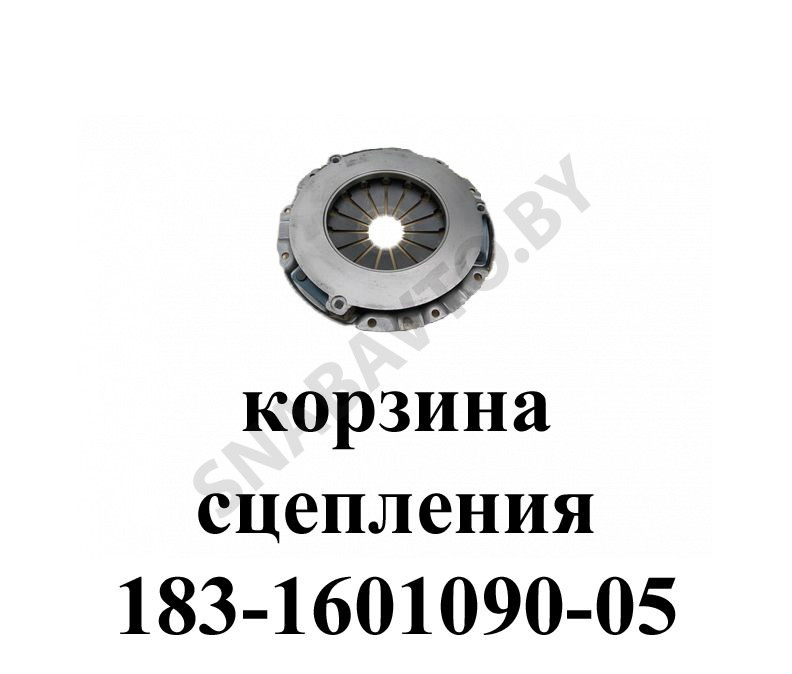

Нажимной диск с кожухом	181.1601090	182.1601090	183.1601090	184.1601090	187.1601090
Маркеровка модели над кожухом	181	182	183	184	187
Диск ведомый	181.1601130	182.1601130		184.1601130	187.1601130
Макркеровка на диске	181 182		184-10		187
Нажимной диск	182.1601093		183.1601093 187.1601093
Пружина нажимная	181.1601115 182.1601115 184.1601115
